數位噴砂粗度計、粗糙度儀 Elcometer 224

Elcometer 224數字表面輪廓儀提供了新的表面粗糙度測量技術,測量平面或曲面上的粗糙度。
型號 : 224


Elcometer 224數字式粗度計

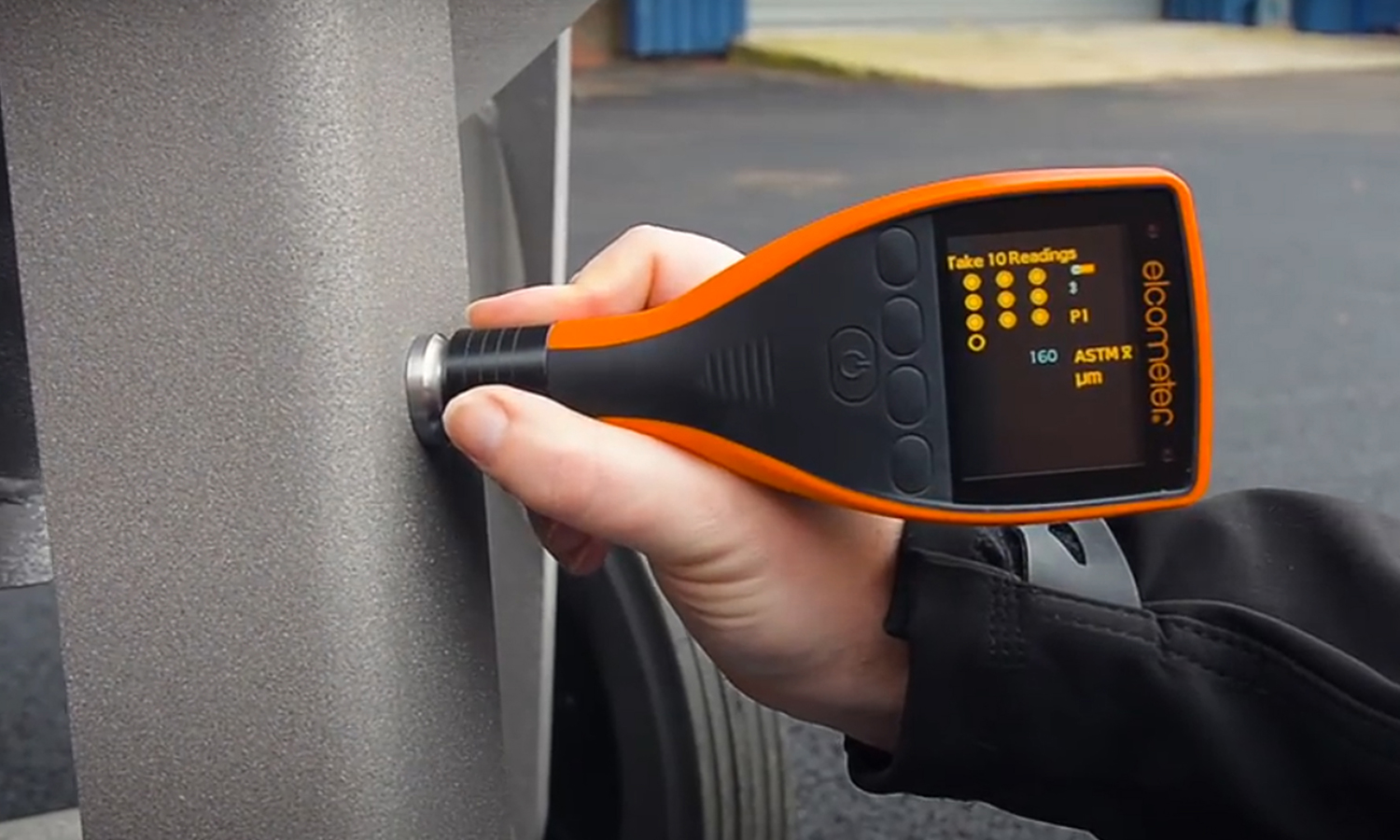

  • 快速可靠的峰谷表面粗糙度測量

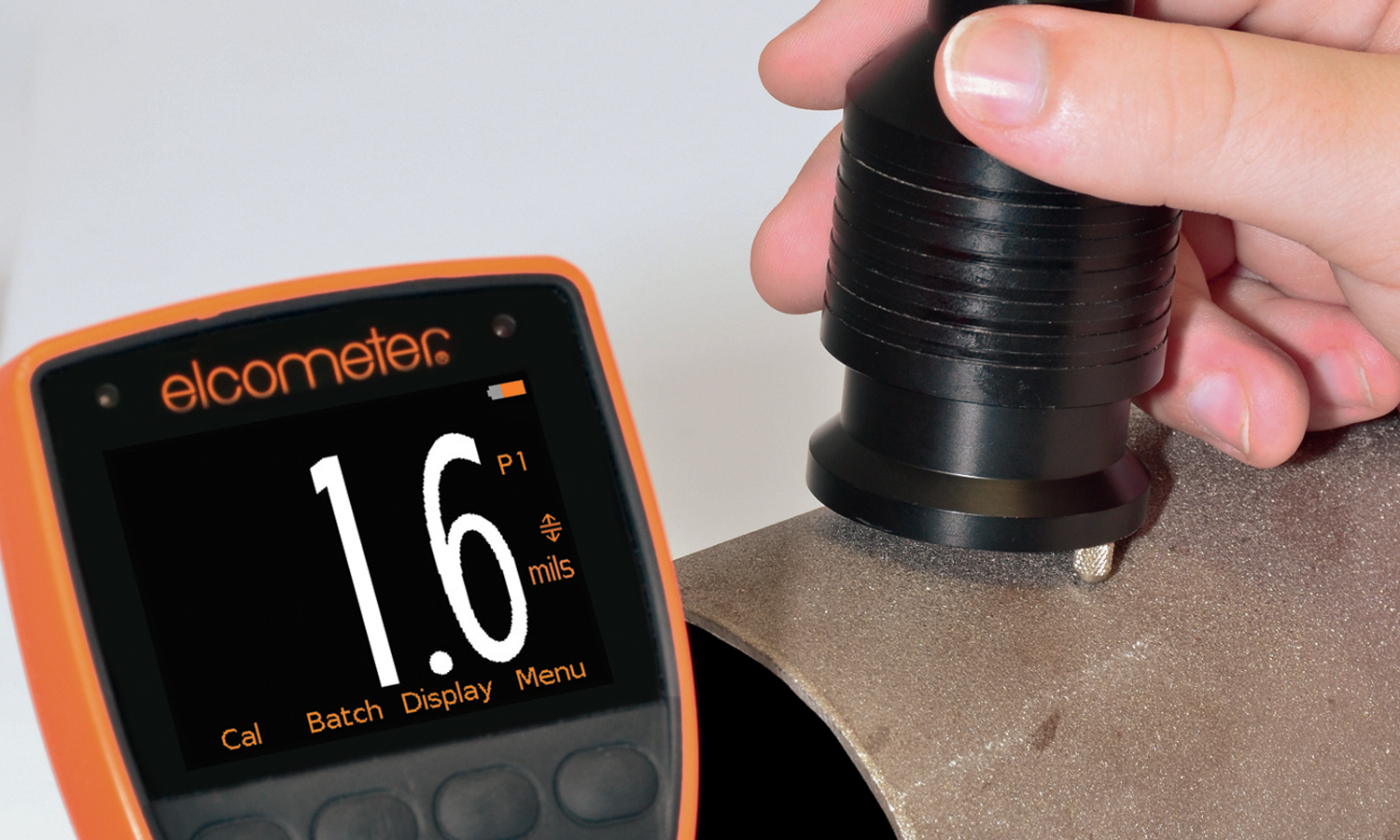

  • 精確測量平面或曲面上的表面粗糙度可達500μm (20mils)

  • 測量平均峰谷和平均最大峰谷高度

  • 便攜,堅固的手持設計非常適合現場使用

易高224有兩種型號可選;B型(基本型)和T型(高級型)。儀器功能不斷增加,從入門級的易高224B型,到高端的易高224T型,帶記憶,字母批次和藍牙傳輸。

標準和鎧裝探頭供分體式型號儀器使用,以增加測量時的靈活性。易高表面粗糙度探頭隨供一個玻璃零板,校準測試膜片(標稱值125μm (5.0密耳) & 508μm (20密耳) )和一個易高檢測證書。





模型 B

模型 T

快速準確讀數; 每分鐘可讀取50多個讀數1

可重複和重現性的測量

易於使用菜單結構; 30多種語言

堅固, 抗擊, 防水, 防塵; 相當於IP64

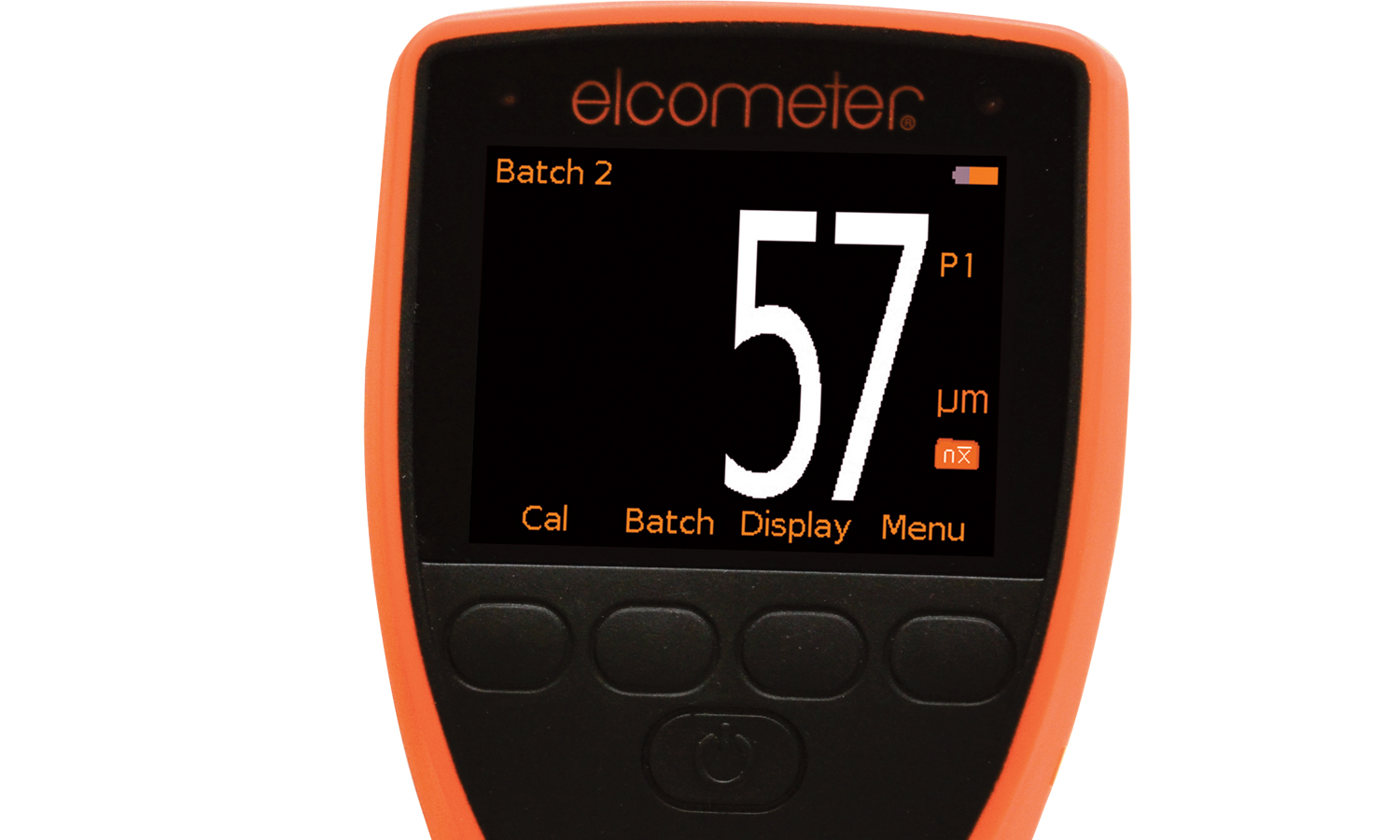

明亮彩色屏; 持續背光

2.4” (6cm) TFT抗劃, 耐溶劑屏幕

較大的按鍵能確保用戶更容易按準確按鍵

平面和凸面2

電腦USB電源供電

帶有檢驗證書

2年主機保修期3

自動轉動屏幕; 0 , 90 , 180 , 270度角

環境光傳感器; 可自動調亮度

應急燈

通過易高ElcoMaster ®軟件可使儀器軟件升級4

數據輸出

USB連接電腦

Bluetooth ® : 至電腦, Android™iOS 5設備

屏幕數據統計

讀數個數; η , 平均值; x , 標準偏差; σ , 最大限值; Hi , 最小限值; Lo , 變異係數; CV%

高低限值設定; 可設定聲音/屏幕報警

高限值以上數據個數

低限值以下數據個數

ElcoMaster ®軟件&USB

每個讀數帶有日期和時間戳

可更換屏保帖

保護套

塑料手提箱

屏幕顯示校準提示; (超過30種語言)

測量範圍

0-500μm (0-20mils)

0-500μm (0-20mils)

批次數量

2,500

儀器記憶; 可記憶讀數個數

最後5

150,000

刪除最後一個讀數6

限值; 用戶定義通過/不通過的聲音和屏幕報警

儀器(g)限值及儀器與數據組(gb)限值

gb

數據組類型; 標準, 計算平均值

回顧/清除/刪除數據組

複製數據組及校准設定

字母數字組合命名數據組; 用戶可自行設定

數據組數據個數固定模式; 帶有數據組鏈接功能

趨勢圖; 最後20個讀數

回放批次圖表



部件編號 產品描述 證書
積分規 單獨的儀表1
E224C-BI E224C-BS Elcometer 224型號B數字式表面粗糙度儀
Test Certificate supplied as standard
E224C-TI E224C-TS Elcometer 224型號T整體數字表面輪廓儀
Test Certificate supplied as standard
顯示信息 2.4” (6cm) QVGA彩色薄膜晶體管顯示屏, 320 x 240像素
電池類型 2 x AA 電池,也可使用充電電池
電池壽命 以每秒1個讀數, 可連續工作最長24小時2
最小淨空高度 整體式: 185mm (7.3”)
分體式: 見探頭技術規範
尺寸 整體式: 168 x 73 x 37mm (5.61 x 2.87 x 1.46”)
分體式: 141 x 73 x 37mm (5.55 x 2.87 x 1.46”)
重量 整體式儀器重量包括電池在內重: 218g (7.69oz)
分體式儀器重量包括電池在內重: 161g (5.68oz)
測量範圍 0-500μm (0-20mils)
探頭尖 碳化鎢針尖60°角
針尖半直徑 50μm (2mil)
操作溫度 -10至50°C (14至122°F)
存放溫度 -10至60°C (14至140°F)
精確度3 ±5% 或±5μm (±0.2mil)
分辨率 1μm (0.1mil)
包裝清單 易高224主機,玻璃零板4,2片校準膜片4,腕帶,塑料運輸箱(T型),保護套,屏保帖,探頭保護帽4 , 2節AA電池, 檢測證書, 操作手冊, USB線(T型)和ElcoMaster ®軟件(T型)
1探頭是單獨提供
2使用默認設置和鋰電池,鹼性電池或可充電電池可能會有所不同
3取較大者為準
4分體式儀器, 與分體式探頭一起提供測試膜片, 玻璃零板和保護帽

界面友好

  • 大按鍵, 即使戴上手套也可方便操作
  • 多語言菜單設置
  • 高對比度彩色LCD , 並帶有自動旋轉功能
  • 高, 低限值指示標誌


  • 工廠已校準, 拆包即用
  • 堅固的

    • 密封, 耐用, 抗衝擊性強
    • 防塵防水, 防護等級相當於IP64
    • 適合在惡劣環境下使用
    • 顯示器抗劃性及防溶劑性強
    • 儀器及探頭結構持久耐用

    可靠性

    • 重複性和再現性測量
    • 2年主機保修期³
    • 提供全套可追溯檢驗證書
    • 批組和單個讀數帶有日期和時間戳


3種測量模式

無論您使用哪種測試方法或標準,Elcometer 224數字表面粗糙度儀都具有一系列易於使用的測量模式

其他方法模式

在其他方法模式下,只需選擇每次測量讀取5或10個讀數,然後指定要顯示的每組讀數的平均值,最高值或最低值,並保存到數據組存儲中4

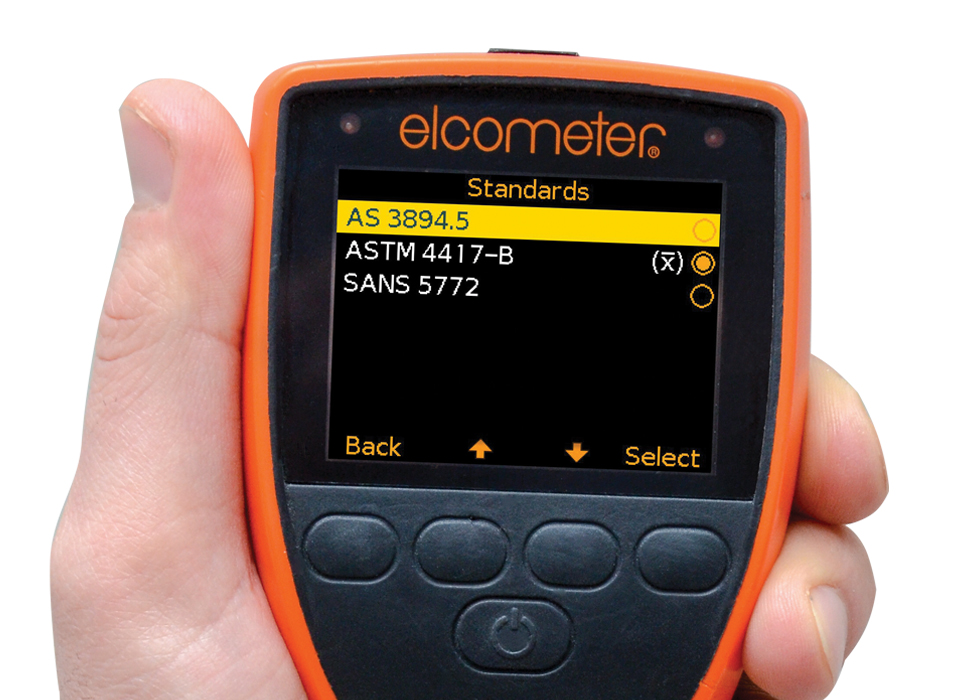

標準模式

選擇您正在使用的國際標準,Elcometer 224將相應地自動設置數據收集方法。選擇ASTM D 4417時,您甚至可以選擇儀器是否存儲平均值或最高讀數作為測量值

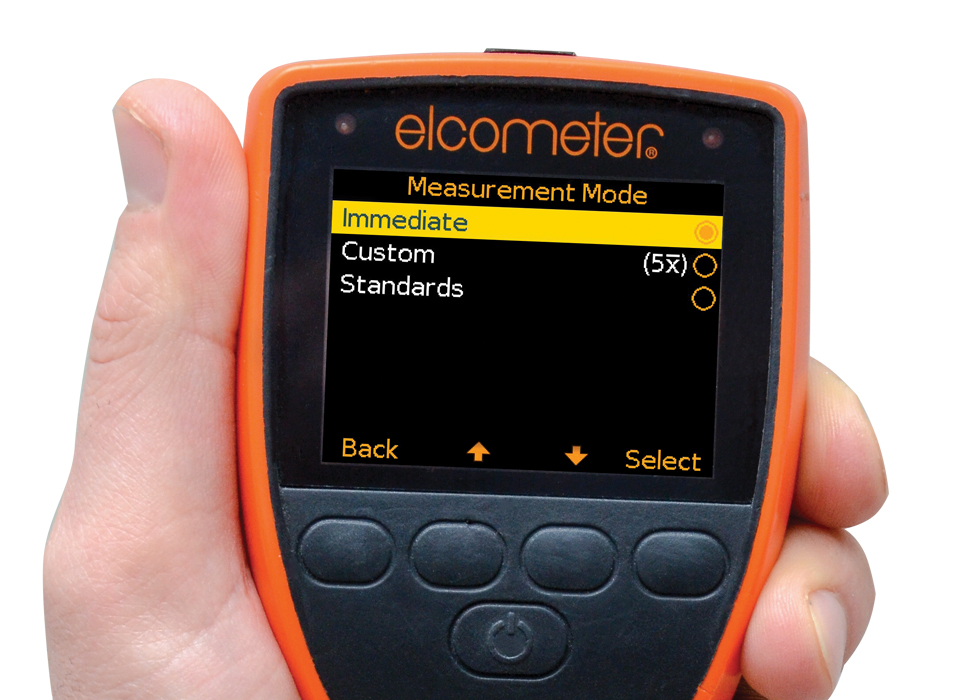

即時模式

進行單個峰谷測量並保存到數據組存儲中4Elcometer 224在您檢查時自動計算並顯示關鍵統計數據,您可以設置限制,以便只要讀數超出預定義的可接受範圍,儀器就會發出警報。




1. 確保探頭與基板成90°,以確保讀數準確,並在玻璃調零板上校準儀器。

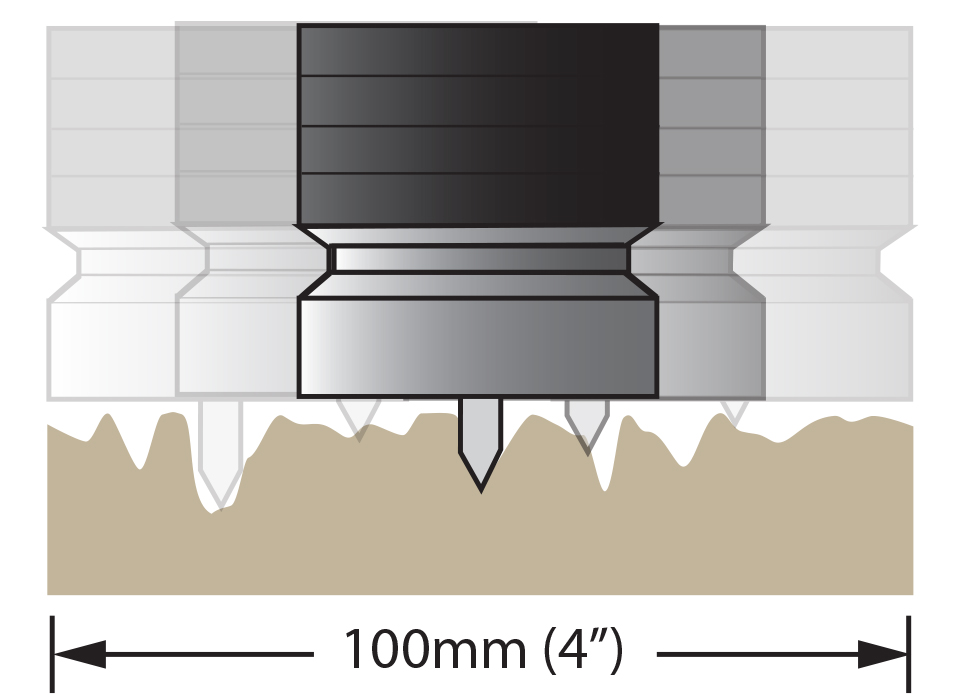

2. 要進行一次定點測量,請在100mm (4“) 直徑區域內讀取5或10個讀數。

3. 顯示的測量值是平均峰谷高度或者是5或10個讀數的最大讀數,具體取決於您選擇的測量模式。

4. 要確定區域的平均表面粗糙度,請記錄每個1m x 1m (3ft x 3ft)區域的5個點測量值。




ASTM D 4417-B, SANS 5772, SSPC PA 17, US Navy NSI 009-32, US Navy PPI 63101-000
